技術特點

● 深淺探測兼具：裝置在大功率探測時（使用YCS512-F礦用隔爆兼本安型探水儀發射機），增加有效探測深度，有效提升高阻環境信號響應，壓制干擾；在小功率探測時（不使用YCS512-F礦用隔爆兼本安型探水儀發射機），可大大提高淺層分辨能力，減小勘探盲區。

● 現場解析：儀器提供現場解析功能，除了提供常見的時間—電壓圖、測點—電壓圖、電阻率圖、點化圖等圖形顯示之外，用戶還可以在現場快速得到較為精細的視電阻率等值線成圖結果。

● 反演算法：系統集成全空間下全區視電阻率反演算法，地質體電阻率差異反應更加明顯，對低阻異常水體的圈定更加準確。同一套軟件同時具備晚期視電阻率反演算法，且均可以形成三維、水平、縱向、交叉成果圖，軟件可采用授權碼形式注冊，一套軟件可實現多臺電腦同時安裝與使用，也可采用軟件狗模式；

● 測道間隔可調：儀器有20-512測道任意選擇，可提升測點分辨率，減少體積效應。

● 多種線圈裝置：同時具備中心回線（發射1.5m、接收0.8m）、重疊回線（2m）兩種裝置類型。

● 自主專利線圈：中心回線模式下同一發射線圈可自動調整發射線圈匝數。儀器面板配有兩組發射接口，同一發射線圈接入發射口1，默認發射匝數10，接入發射口2，默認發射匝數20，可根據不同的地質環境與現場環境，選用不同接口，調整發射匝數，進而提升勘探精度與深度。

● 背景制導：具有背景電磁噪聲調查功能，在采集數據前對現場工作環境進行背景噪聲調查，可分辨現場采集數據時干擾大小，給出建議性參數，從而修改相應參數，優化參數和施工方案，從而保證數據質量。

● 操作簡單：系統提供一鍵采樣和一鍵恢復功能，以及在線幫助系統，大大方便用戶的操作使用。



成果展示圖

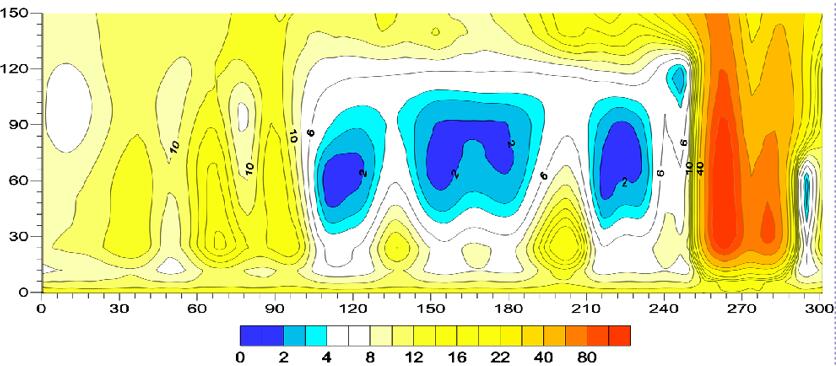

掘進工作面迎頭超前探測成果示意圖

頂底板、側幫探測成果示意圖

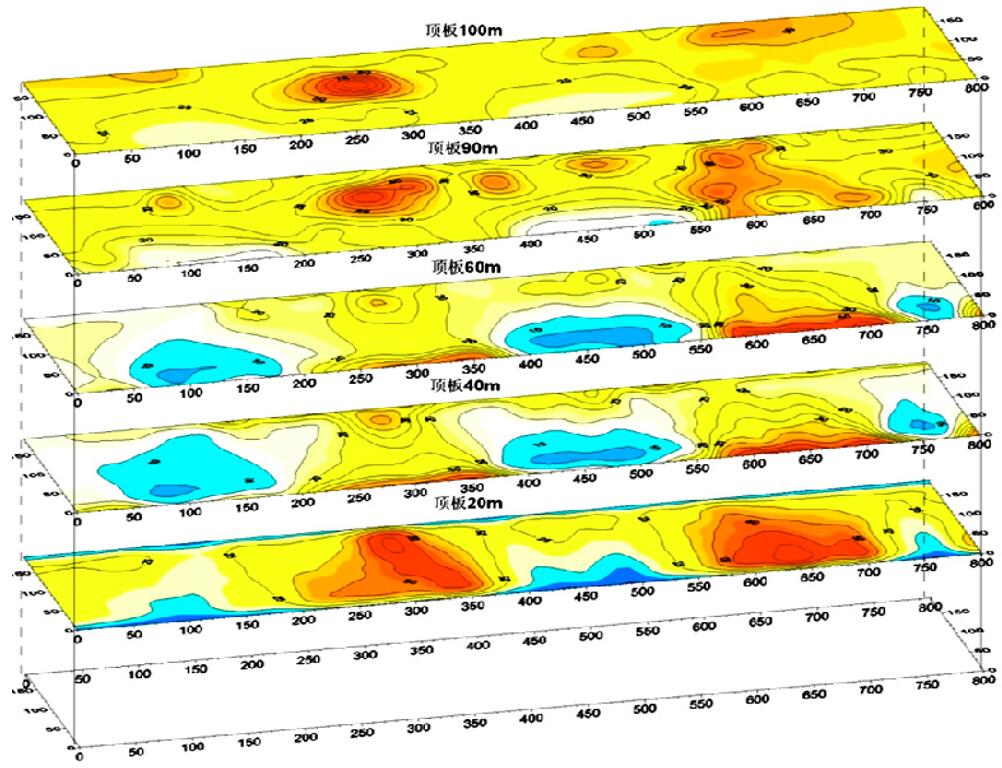

回采工作面三維探測成果示意圖
